Litokol Litotherm Termoclip Дюбель с шурупом фасадный для теплоизоляции 140 мм, 310 штук

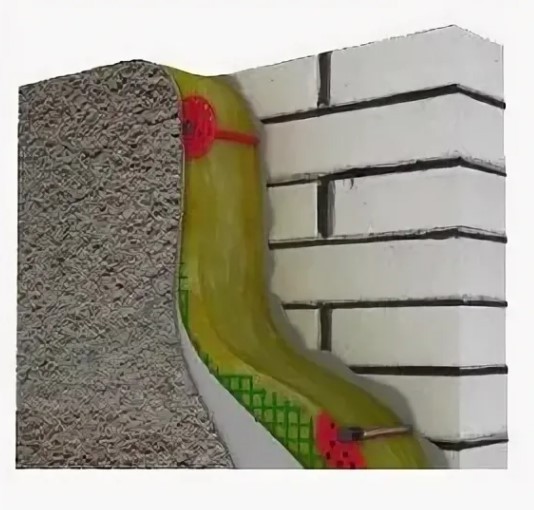

Litokol Litotherm Termoclip 1MS 140 мм 310 штук - полимерный тарельчатый дюбель с вкручиваемым распорным элементом и термоизоляционной головкой. Предназначен для крепления теплоизоляционных плит к несущему основанию в фасадных системах наружного утепления, как с тонким штукатурным слоем, так и с воздушным зазором.

Тарельчатый дюбель Литокол Litotherm Termoclip 1MS 140 мм 310 штук выполнен из блок-сополимера на основе высокомолекулярного полиэтилена, обладающего высокими физико-механическими свойствами. Распорный элемент 1MS выполнен из углеродистой стали со стойким антикоррозионным покрытием.

Характеристики:

• Усилие вырыва анкера из бетона, кН 3.2
• Усилие вырыва анкера из кирпича, кН 3.2
• Усилие вырыва анкера из щелевого кирпича, кН 2.4
• Усилие вырыва анкера из ячеистого бетона, кН 1.6
• Усилие вырыва анкера из поризованного керамического блока, кН 1.2
• Температурный диапазон эксплуатации, °С –50 ... +80°С
• Удельные теплопотери через дюбель, Вт/°С 0.001 – 0.002

Область применения:

Фасады НФС (Навесные Фасадные Системы) без ограничения этажности, фасады класса СФТК (Системы Фасадные Теплоизоляционные Композиционные) без ограничения этажности.

Предназначен для крепления теплоизоляционных строительных материалов и изделий толщиной от 50 до 265 мм к наружным и внутренним ограждающим конструкциям зданий и сооружений различного назначения.

Дюбели применяют в качестве анкерного крепления в основаниях:

• тяжелый и легкий бетон, и изделия из него;
• полнотелый керамический и силикатный кирпич;
• пустотелый керамический кирпич;
• блоки из ячеистого бетона;
• крупноформатный поризованный керамический блок.

Монтаж:

При расчете необходимой длины дюбеля при монтаже фасадной теплоизоляционной системы с тонким штукатурным слоем необходимо к толщине утеплителя прибавлять толщину клеевого состава (min 10мм) и величину искривления стены здания. В случае реставрации фасадов зданий старого фонда необходимо учитывать степень разрушения и толщину старого штукатурного слоя.
Запрещено применение сверла со слишком высоким радиальным биением или слишком большим допуском твердосплавной вставки.

Рекомендуется применять только сверла Termoclip, изготовленные в соответствии со стандартом PGM.
Отверстие должно буриться сверлом диаметром 8 мм на глубину 20мм больше, чем длина анкера и обязательно продуваться сжатым воздухом или очищаться с помощью ершика.

Монтаж осуществляется с помощью насадки Torx 40.

Преимущества:

1. Тарельчатый дюбель TERMOCLIP Стена 1MS с вкручиваемым распорным элементом выполнен из блок-сополимера на основе высокомолекулярного полиэтилена, обладающего высокими физико-механическими свойствами.
2. Конструктивные особенности рандоли позволяют выдерживать высокую нагрузку на отрыв до 3,2 кН.
3. Наилучшим образом подходит для крепления теплоизоляционных плит пониженной плотности, сохраняя геометрию плоскости.
4. Крепление теплоизоляционных материалов толщиной от 50 до 265 мм.
5. За счет специальной распорной зоны усилие вырыва анкера из слабого несущего основания достигает 1,2 кН, а в плотном – 3,2 кН.
6. Выдерживает высокие нагрузки на срез за счет диаметра распорного элемента – 4,9 мм.
7. Увеличенная перфорация тарельчатого держателя повышает адгезию со штукатурным слоем (ETAG-004).
8. Теплопотери через дюбель Xp 0,001 – 0,002 Вт/К.
9. Герметичное соединение тарельчатого дюбеля с термоизолирующей головкой распорного элемента препятствует проникновению влаги, что позволяет использовать дюбели в среднеагрессивных средах.
10. Распорный элемент 1MS выполнен из легированной стали со стойким антикоррозионным покрытием.
11. Коррозионная стойкость к воздействию среднеагрессивной среды не менее 50 лет.
12. Удобство монтажа обеспечивается насадкой Torx 40.
13. Все крепления предварительно собраны.
